土方量与高程剖面

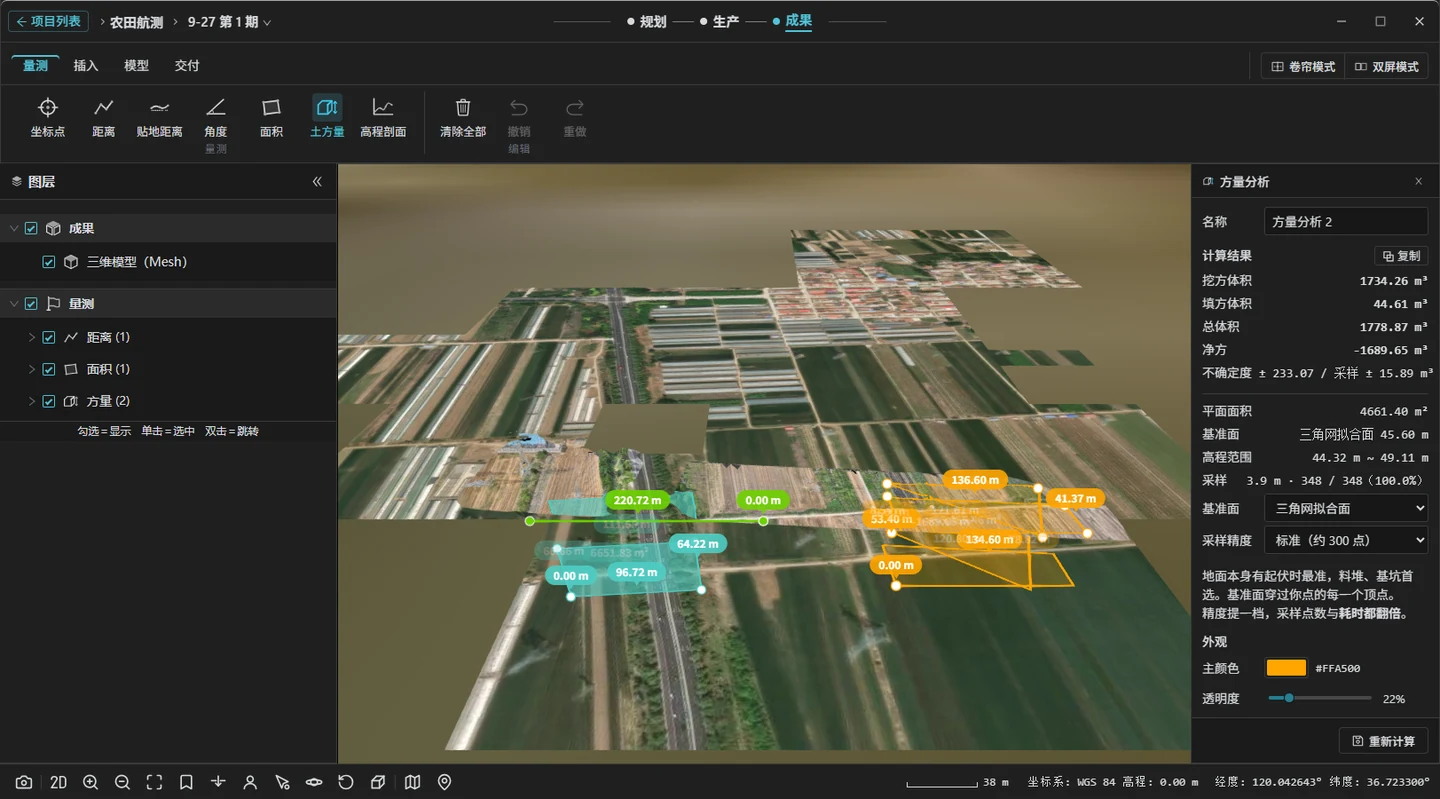

土方量
- 量测 › 土方量。
- 在模型上沿着料堆或基坑的边缘逐点画范围，双击闭合。
- 右侧打开 方量分析，自动算一次。
- 需要的话换 基准面 或 采样精度，点 重新计算。
结果怎么读
| 项目 | 意思 |
|---|---|
| 挖方体积 | 高出基准面的部分 |
| 填方体积 | 低于基准面的部分 |
| 净方 | 挖方减填方 |
| 不确定度 | 结果大概有多少误差，汇报时一起写上 |
| 高程范围 | 范围内最低和最高高程 |
| 采样 | 采了多少点、命中模型的比例 |
基准面怎么选
基准面就是"从哪个面算起"：
| 基准面 | 用在 |
|---|---|
| 三角网拟合面（默认） | 地面有起伏的料堆、基坑，最常用 |
| 平面拟合面 | 地面比较平 |
| 最低点水平面 | 平地上的料堆 |
| 最高点水平面 | 沙坑、水塘这类凹下去的 |
| 平均水平面 | 挖填差不多的场地平整 |
| 自定义水平面 | 自己填一个设计标高 |
提示
画范围时让边界落在真实地面上，不要画进料堆的坡脚。软件用边界上的点推算"原来的地面"，边界画进料堆，底面就被抬高了，算出来偏小。
采样精度
快速（约 150 点）、标准（约 300 点，默认）、精细（约 600 点）、超精细（约 1200 点）。每高一档，时间翻倍。一般标准就够。
面板会提醒结果可不可信：改过范围要重新计算；采样点太少不可信；有采样点没落在模型上时结果会偏低。

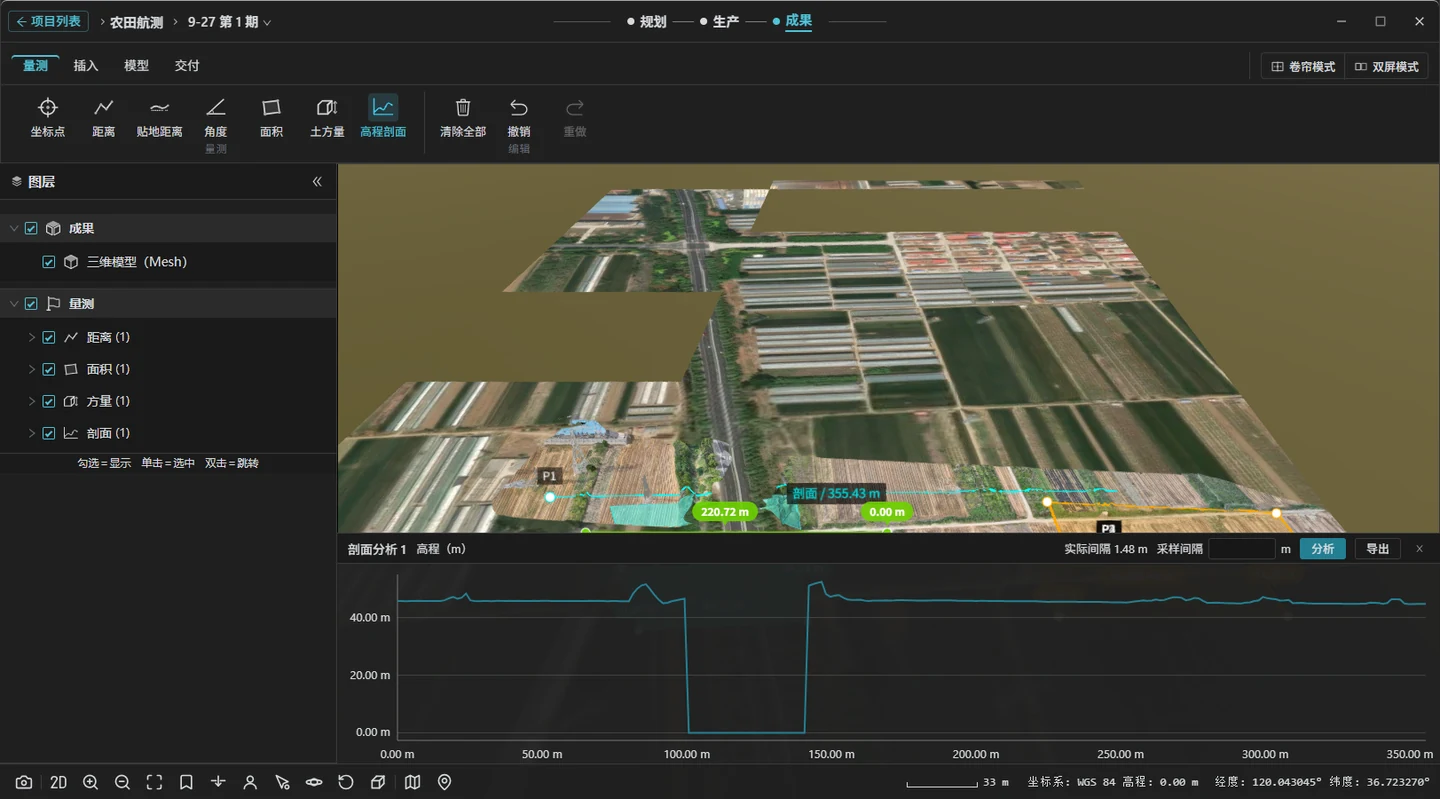

高程剖面
- 量测 › 高程剖面。
- 在模型上画一条线，双击完成。
- 画布下方弹出剖面图。
- 鼠标在曲线上移动，显示该处离起点多远、高程多少、坡度多少，三维画面里同步出现标记；
- 采样间隔 留空是自动；改了点 分析 重算；
- 点 导出 保存成 CSV，可以在表格软件里画图。
曲线断开的地方是没有模型的地方。
